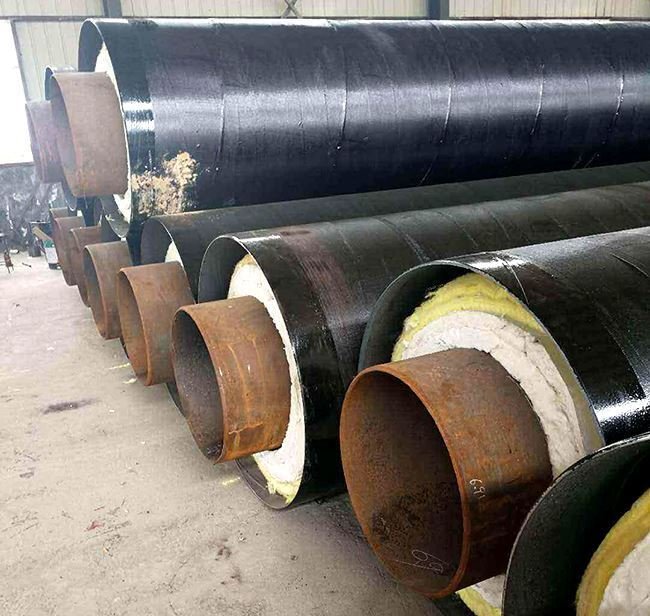

电厂蒸汽用钢套钢保温管在结构上具有下列特点:
1、采用固定在内工作钢管上的滚动支架和外套管内壁摩擦,保温材料跟随工作钢管一起移动,不会出现保温材料的机械磨损、粉化。
2、外套钢管强度高、密封性能好,可有效地防水、抗渗。
3、外套钢管的外壁采用防腐处理,使外套钢管的防腐层寿命在20年以上。
4、蒸汽输送用钢套钢岩棉保温钢管工作钢管的保温层选用保温材料,保温效果好。
5、工作钢管保温层与外套钢管之间留有10——20mm左右的间隙,既可起到进一步保温的作用。又是直埋管道通畅的排潮通道,使排潮管起到及时排潮的作用,同时起到信号管的作用;或将其抽成低真空,可更有效地保温并降低外套管内壁腐蚀。
6、工作钢管滚动支架采用特种低热导材料制成,与钢材的摩擦系数为0.1左右,管道运行时摩擦阻力较小。
7、工作钢管的固定支架,滚动支架与工作钢管的连接采用特别设计,可有效地防止管道热桥的产生。
8、直埋管道的疏水采用全密封式结构,疏水管接于工作钢管的低位点或设计要求的位置,无需另设检查井。
9、电厂蒸汽用钢套钢保温管工作钢管的弯头、三通、波纹管补偿器、阀门等均布置在钢套管内,整个工作管线处于全密封的环境下运行,安全可靠。
10、采用内固定支架技术,可完全取消外固定混凝土支墩。节省费用,缩短工期。
、
高温输热用钢套钢岩棉保温钢管产品材料技术要求
1、工作钢管
钢管材质为输送流体用无缝钢管,采用GB8163—99标准,或采用GB3087标准,亦可应客户要求或视供货情况采用其它标准的钢管。
2、保温层
保温材料选用憎水型复合硅酸盐管壳或XN-3硅酸铝(防潮陶瓷制品)保温管壳,亦可应客户要求选用其它材质的保温材料。保温材料错面双层错缝捆扎在工作钢管上连成一体,减少了热损失,与钢套管不发生面摩擦,延长了保温层的使用寿命,其厚度随介质温度而定。
复合硅酸盐主要技术指标
注:本产品无毒、无害、无污
聚氨酯直埋发泡保温钢管直埋敷设方式分为,有补偿钢套钢蒸汽保温管敷设和无补偿直埋敷设两种:
1、有补偿直埋敷设施工方法,是通过管线自然补偿和补偿器来解决管道热伸长量的,从而使热应力为小。
2、无补偿直埋敷设施工方法,简单地说就是管道在受热时没有任何补偿措施,而是靠管材本身强度来吸收热应力。
